一、施工前期准备（敷设前必做）

通道检查：电缆沟、隧道、桥架、保护管内部清理，无尖锐毛刺、积水杂物；排水通畅；金属支架防腐完整建标库。

电缆进场检验

核对型号、电压等级、规格，合格证、出厂试验报告齐全；

外观检查：护套无破损、无裂纹；高压电缆应做绝缘测试，合格方可敷设；

电缆盘稳固，放线架带制动装置，防止电缆盘飞转。

路径排料：提前测算长度，中间接头位置尽量选在人井、检修方便位置；避开道路、路基、水池下方。

最小弯曲半径（强制）

D = 电缆外径；转弯、牵引时严禁小于该值，防止绝缘内部损伤。

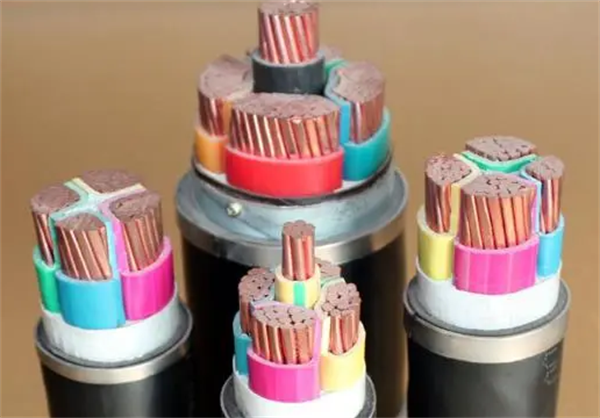

YJV 铠装电缆：15D；无铠装 XLPE 电缆：12D

控制电缆：10D；橡套软电缆：6~8D

二、五类敷设方式规范要点

1. 穿保护管敷设（家装、建筑配管、过路保护）

保护管内径≥电缆外径1.5 倍；电力电缆一根管优先穿 1 根电缆；低压同设备回路最多不超 3 根电力电缆中国建筑科...。

金属电缆管：管口必须打磨去毛刺，加护圈，防止割破护套；金属管连接不能直接对焊，套管焊接或丝扣连接，管口密封防腐。

PVC 阻燃塑料管：管口光滑，插接到位；高温场所、重载地面慎用普通 PVC。

管路宜≥0.2% 排水坡度，避免管内积水；长距离管路、转弯多位置增设电缆井。

电缆在管内严禁接头，接头只能放在接线箱 / 井内。

家装强电管：线管内导线总截面积不超过线管内截面 40%；强弱电分管，间距≥300mm，交叉处做屏蔽隔离。

2. 直埋电缆敷设（室外地下）

埋深：电缆外皮距地面≥0.7m；农田、车行道下≥1.0m；寒冷地区尽量埋在冻土层以下，不能深埋要做防冻保护中国建筑科...。

电缆选用：直埋必须铠装电缆（YJV22 钢带铠装）；腐蚀土壤不能直埋。

垫层：电缆上下各铺100mm 细砂 / 软土（无石块硬物），上方盖混凝土保护板，盖板超出电缆两侧各 50mm中国建筑科...。

穿越道路、建筑物基础、引出地面 2m 至地下 0.2m 段必须加保护套管。

标识：直线段每 50~100m、转弯、接头、进出建筑物处，设置电缆标桩 / 方位标识。

电缆与管道、建筑物最小净距严格按 GB50217；严禁平行敷设在热力管道正上方 / 正下方。

隐蔽工程必须验收合格，分层夯实回填。

3. 桥架 / 托盘敷设（厂房、地下室、隧道）

分层原则：高压在上，低压在下；电力电缆在上，控制电缆在下；强弱电分开桥架，同桥架必须加隔板。

单层敷设，整齐排列，不交叉；转弯以最大截面电缆弯曲半径为准。

水平敷设：支架间距≤1.5m；垂直敷设支架≤1.0m；大截面电缆必须固定卡牢。

交流单芯高压电缆：同回路三相电缆布置在同侧支架，品字形排列，配套专用夹具，禁止使用铁件形成闭合磁路。

电缆穿过楼板、防火墙，施工完成后防火封堵（防火泥、防火隔板、防火封堵板材）。

桥架金属外壳全程可靠接地，全长不少于 2 处接地。

4. 电缆沟敷设

沟内做好排水，沟底找坡，集水坑排水；沟盖板完好。

支架防腐，电缆分层布置，电力电缆、控制电缆分支架。

电缆之间、电缆与沟壁保持规范净距；电缆不能紧贴沟底，放在支架上。

沟内严禁敷设易燃易爆、热力管道；防火分区位置设置防火隔断封堵。

5. 电缆隧道敷设（城市主干高压电缆）

配套通风、照明、排水、火灾监测；通道净宽满足检修。

高压单芯电缆做好金属护层接地、交叉互联接线。

支架分层，预留检修空间；隧道内电缆接头区域重点监测。

三、牵引敷设施工控制（机械放缆）

牵引张力不得超过电缆允许最大拉力；大截面高压电缆宜加装网套牵引头，禁止直接拉扯护套。

转角位置设滑轮，减少摩擦损伤；长距离敷设监测牵引力。

敷设过程避免电缆拖拽在尖锐硬物上，防止护套划伤。

敷设完成，电缆预留余量：接头处、终端、转角、进出建筑物均预留弛度。

四、电缆终端、中间接头规范

接头位置：避开道路、积水、受力区域；接头做好防水密封。

高压电缆：制作终端、中间接头，环境防尘防潮，温湿度满足工艺；制作完成做电气试验。

相位标识清晰，A/B/C 三相颜色区分；接地可靠。

单芯高压电缆金属护层按设计做一端接地或交叉互联，严禁随意两点接地。

五、接地、标识与防火通用要求

金属桥架、支架、保护钢管、铠装电缆金属层可靠保护接地。

电缆两端、分支、转弯处挂标识牌，标明电缆编号、型号、起点终点。

防火：防火分区穿墙、楼板孔洞必须封堵；阻燃 / 耐火电缆按设计选用；密集电缆桥架可增设防火涂料。

六、施工验收试验项目（完工必测）

低压电缆：绝缘电阻测试；

高压电缆：绝缘电阻、交流耐压、局放试验（按规范）；

单芯电缆：护层绝缘测试、护层接地回路检查；

相位核对，两端相位一致；

隐蔽工程资料、影像、记录齐全。
